平成29年度　経営工学部門　Ⅲ-31

問題

Ⅲ－31　VEにおいて、下図に示した掃除機の一部の機能に関する次の記述のうち、最も適切なものはどれか。

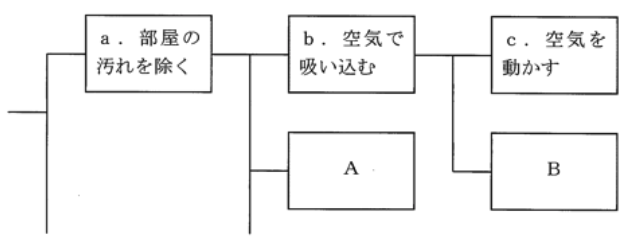

図 掃除機の機能（一部）

①　図のように、機能を目的とその手段という関係で整理した図を、機能関連図と呼ぶ。

②　機能の表現として、誤っているのはcである。

③　機能aと機能cは独立関係にあるという。

④　Aに入る機能として、「付着物を引き離す」が考えられる。

⑤　Bに入る機能として、「部屋の清潔さを保つ」が考えられる。

解答

正解は　4　になります。

VE（バリューエンジニアリング）と機能分析の概要

VE（バリューエンジニアリング）は、製品やサービスの「機能」と「コスト」の関係を分析し、価値を最大化するための手法です。
VEでは、製品の目的（何のために存在するか）と、その目的を達成するための手段（どのように実現するか）を明確にし、機能を体系的に整理します。
その際によく使われるのが「機能関連図」や「機能系統図」と呼ばれる図です。

掃除機の例では、「部屋の汚れを除く」という大きな目的の下に、「空気で吸い込む」「空気を動かす」といった手段が階層的に整理されています。

各選択肢の詳細解説

①　図のように、機能を目的とその手段という関係で整理した図を、機能関連図と呼ぶ。

• 機能関連図（または機能系統図）は、目的（上位機能）と手段（下位機能）の関係を矢印や階層で整理した図です。
• 掃除機の例では「部屋の汚れを除く」が目的、そのための手段として「空気で吸い込む」「空気を動かす」などが配置されています。
• このような図は、VEの分析ステップで非常に重要な役割を果たします。

②　機能の表現として、誤っているのはcである。

• c「空気を動かす」は、掃除機の構成機能として適切に表現されています。
• 機能表現の誤りではありません。

③　機能aと機能cは独立関係にあるという。

• a「部屋の汚れを除く」とc「空気を動かす」は、機能関連図上で階層的な関係（目的と手段）にあります。
• 独立関係ではなく、cはaを実現するための手段の一部です。

④　Aに入る機能として、「付着物を引き離す」が考えられる。

• 機能b「空気で吸い込む」の前段階として、床やカーペットに付着したゴミやホコリを「引き離す」ことは掃除機の重要な機能です。
• 実際の掃除機では、ブラシやビーターロールなどでゴミを浮かせ、その後空気で吸い込む構造が一般的です。
• よって、Aに「付着物を引き離す」という機能を入れるのは妥当です。

⑤　Bに入る機能として、「部屋の清潔さを保つ」が考えられる。

• Bはc「空気を動かす」に対応する機能です。
• 「部屋の清潔さを保つ」は掃除機全体の最上位目的であり、Bの位置には適しません。

まとめ：問題の要点

• VEでは、機能を「目的」と「手段」の関係で整理し、機能関連図を作成する。
• 掃除機の機能を分解すると、「付着物を引き離す」「空気で吸い込む」「空気を動かす」などの階層構造が明確になる。
• Aに入る機能として「付着物を引き離す」が考えられるのが最も適切な記述である。
