令和元年度(再)　経営工学部門　Ⅲ-6

2025年10月19日

当ページのリンクには広告が含まれています。

問題

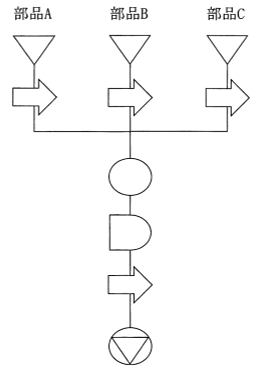

Ⅲ－6　以下の工程図は、3部品（A，B，C）を接着剤で貼り合わせて製品を完成させる職場において、製品工程分析を行った結果である。工程図に関する次の記述のうち、最も不適切なものはどれか。

①　完成した製品は貯蔵されるが、貯蔵中に接着剤を乾燥させる意味も含む。

②　接着された製品は搬送され、品質検査を受ける。

③　部品AとBとCを接着した後、搬送されるまで待たされる。

④　部品AとBとCの搬送は、まったく同じタイミングで実施されているとは限らない。

⑤　部品AとBとCは、それぞれ貯蔵されている。

解答

正解は　2　になります。

工程分析・工程図の基本概要

工程分析とは、製造現場における作業や流れを「工程図（フローチャート）」としてわかりやすく可視化する技法です。生産管理や作業改善の分野では、工程記号を用いて「部品加工」「検査」「搬送」「貯蔵」「手待ち・停滞」など、現場の流れをひと目で把握できるように図示します。

この問題で登場する工程図は、「部品A・B・Cを接着剤で貼り合わせて製品を完成させる職場」における製品工程を分析したものです。
各部品は貯蔵され、必要に応じて搬送され、接着作業の工程に投入されます。
その後手待ち・停滞などを経て、完成品として貯蔵される—という一連の流れを表しています。

工程図記号の正式な意味と本問題での対応

記号	工程図における意味
○（丸）	加工・作業
□（四角）	数量検査
◇（ひし形）	品質検査
▽（逆三角）	貯蔵・保管
D（半円＋四角）	手待ち・停滞
→（矢印）	搬送・移動

本問の工程図では、「○」が作業（接着）、上部の「▽」が部品の貯蔵、下部の「▽」が完成品の貯蔵、「D（半円＋四角）」が手待ち・停滞、「→」が搬送を表しています。
検査工程は「□（数量検査）」または「◇（品質検査）」で表現されるため、工程図にこれらが無ければ該当する検査は実施されていません。

各選択肢の詳細な解説

① 完成した製品は貯蔵されるが、貯蔵中に接着剤を乾燥させる意味も含む

解説:
工程図の最下部「▽」は完成品の貯蔵を意味します。
接着剤による製造工程では、硬化・乾燥時間のために“完成品を一時的に保管する”ことが一般的です。
この保管工程の間、接着剤が十分に乾燥・固化され、最終的な品質確保に資する役割も果たします。

② 接着された製品は搬送され、品質検査を受ける

解説:
これが不適切な記述です。
工程図を確認すると、接着作業（○）の後は「D（半円+四角）」の手待ち・停滞工程、そして搬送（→）と貯蔵（▽）の工程のみです。
「◇」の品質検査記号がどこにも無いため、この工程図では品質検査は行われていません。
従って、「品質検査を受ける」という記述は図と合致しません。

③ 部品AとBとCを接着した後、搬送されるまで待たされる

解説:
接着作業の後には「D（半円＋四角）」の手待ち・停滞工程が現れています。
これは次工程への搬送が可能になるまで、製品が一時停滞・待機することを意味します（例：設備待ち、乾燥待ちなど）。
工程図の流れと合致しています。

④ 部品AとBとCの搬送は、まったく同じタイミングで実施されているとは限らない

解説:
各部品は個別の貯蔵（▽）から個別に搬送（→）され、接着作業に供されます。
現場では在庫状態や設備の都合により、搬送タイミングは必ずしも同時とは限りません。
この工程図も同時搬送を示しているわけではありません。

⑤ 部品AとBとCは、それぞれ貯蔵されている

解説:
図の上部にそれぞれ独立した貯蔵（▽）記号があります。
これは三つの部品が、それぞれ個別に在庫・貯蔵されていることを明示しています。

工程図記号まとめ表

記号	意味	本問題での位置
○（丸）	加工・作業	接着作業
□（四角）	数量検査	無し
◇（ひし形）	品質検査	無し
▽（逆三角）	貯蔵・保管	部品A・B・C・完成品
D（半円+四角）	手待ち・停滞	接着後
→（矢印）	搬送・移動	各工程間
